Neden ATLAS Çekvalfleri Tercih Etmelisiniz?
ATLAS çekvalfler, ileri yöndeki akışla açılan ve akış durduğunda kapanarak ters akışı sınırlandıran mekanik vana çözümleridir. Çalparalı ve tilting seçenekleri, boru hattının yerleşimi ve işletme koşullarına uygun yapı seçilmesini sağlar. Böylece pompa ve hat ekipmanlarının ters akışa karşı korunması desteklenir.
Çalparalı modellerde üst kapaktan klape mekanizmasına erişim, güvenli biçimde izole edilmiş hatta bakım işlemlerini kolaylaştırır. Kısa gövdeli tilting tasarımı ve ayarlanabilir karşı ağırlık düzeni, montaj alanı ve kapanma davranışının birlikte değerlendirilmesine imkân verir. Yatay veya dikey montaj uygunluğu seçilen model ve akış yönüyle doğrulanır.
PN10/PN16 seçenekleri ile metal veya contalı sızdırmazlık düzenleri, tesisat koşullarına göre ürün seçimini destekler. Teknik malzeme listesinde belirtilen sfero döküm, bronz oturma halkaları ve paslanmaz mil gibi bileşenler, teklif edilen varyantın kapsamıyla eşleştirilir. Çekvalf seçimi, yalnız boru çapına değil akış hızı ve kapanma gereksinimine de dayanır.
Temel avantajlar
- Akışla çalışan mekanik ters akış kontrolü.
- Çalparalı veya kompakt tilting yapı seçeneği.
- Modele göre sızdırmazlık, karşı ağırlık ve montaj düzeni seçimi.

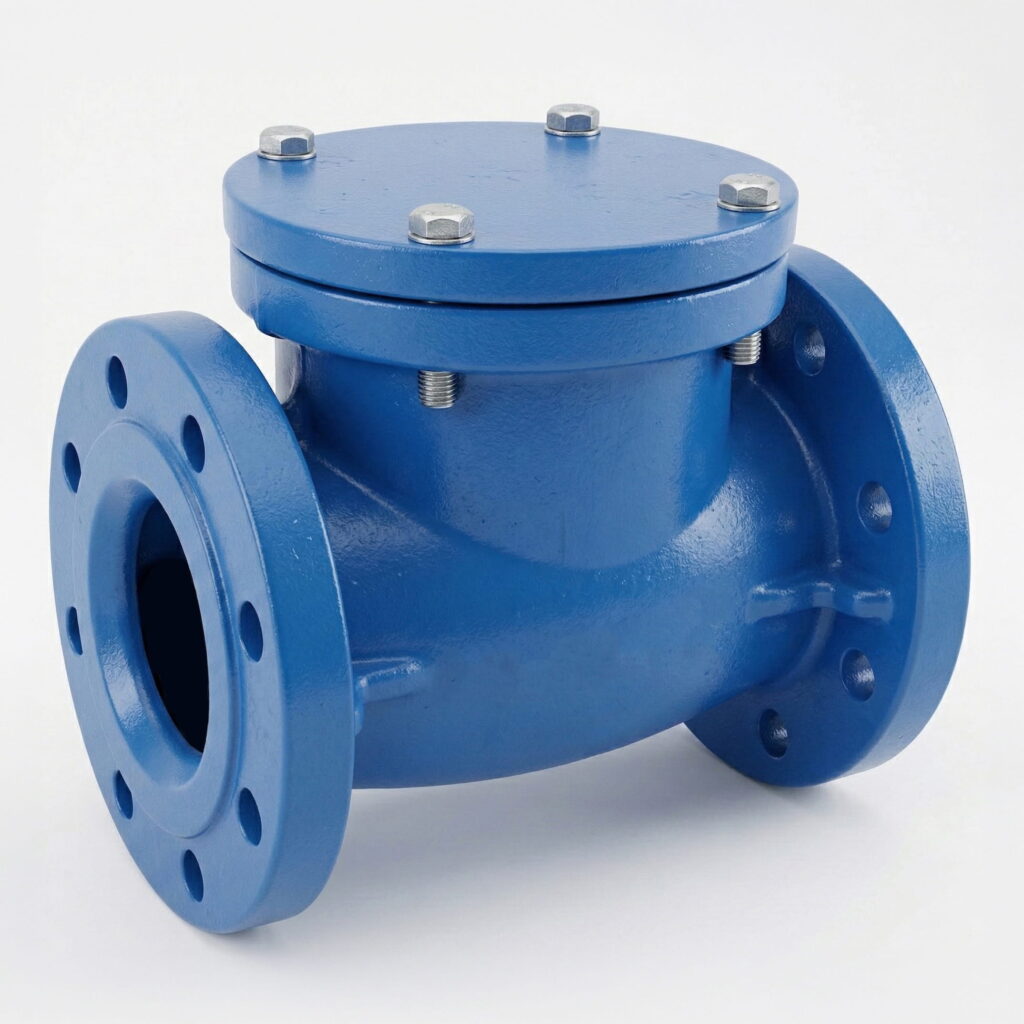

Çalparalı Çekvalf
Boru hattında akışın başlaması ile akış yönünde hareket eden klapenin açılması ile çalışmaya başlar. Klape tam geçiş sağlayacak şekilde tasarlanmıştır. Hatta akışın durması halinde kapanarak ters yönde akışa müsaade etmez. Sızdırmazlık metal sit yüzeyine klapenin oturması ile sağlanır. Sızdırmazlık tercih durumuna göre metal metale sağlandığı gibi sızdırmazlık contası ile de sağlanabilir. İstenilmesi durumunda klape kauçuk ile kaplanarak sızdırmazlık sağlanabilir. Akış kontrolü sağlamak için karşı ağırlıklı olarak da yapılabilir. Dikey boru hatlarında kullanılabilir. Bakım ve tamiri oldukça kolaydır. Üst kapak cıvataları söküldüğünde klape ve bağlantı mekanizması dışarı alınabilir. Düşük basınçlarda sızdırmazlığı tam sağlar. Montaj yapılırken vana üzerindeki ok işaretine göre hatta takılmalıdır.

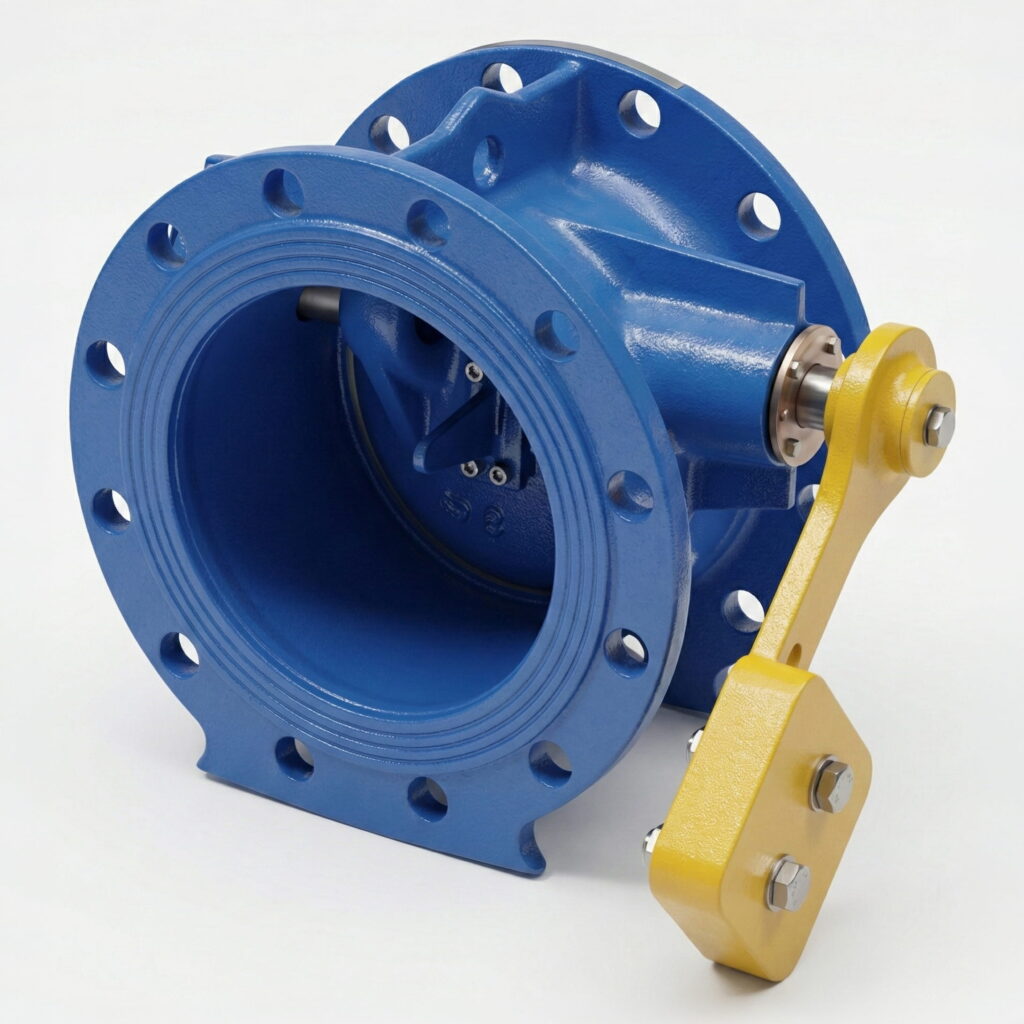

Tilting Çekvalf
Kısa gövdeli tasarımı ile hacimde ve ağırlıkta üstün avantaj sağlamıştır. Karşı ağırlık kolunun çekvalfin sağ veya sol tarafına bağlanabilirliği, yatay ve dikey pozisyonda boru hattına bağlanabilmesinde kolaylık sağlar. Klapenin hareketi akışa bağlı olarak serbest hareket eder. Klapenin açılma hızı ve miktarı akış hızına bağlıdır. Karşı ağırlık kolunda ağırlığın yeri çalışma koşullarına göre ayarlanabilir. Sızdırmazlık metal metale veya sızdırmazlık contası ile sağlanır. Su ile temas eden yerlerde bağlantı cıvataları A2 70 paslanmazdır. Tilting çekvalf bakım gerektirmeyen tasarıma sahiptir.
- GÖVDE GJS500
- BODY SEAT RING BRONZE
- DISK SEAT RING BRONZE
- DISC GJS500
- WASHER A3
- LOCKING NUT A3
- ARM GJS500
- HINGE PIN AISI 420
- PLUG A3
- GASKET NYL
- GASKET NBR
- BOLT A3
- NUT A3
- BONNET GJS500
- PAINTING Thermoplastic or Epoxy 400 µm
| DN[mm] | Uzunluk[mm] | Yükseklik[mm] |
|---|---|---|
| 50 | 200 | 137 |
| 65 | 240 | 147 |
| 80 | 260 | 159 |
| 100 | 300 | 180 |
| 125 | 350 | 203 |
| 150 | 400 | 223 |
| 200 | 500 | 258 |
| 250 | 600 | 290 |
| 300 | 700 | 325 |
