Neden ATLAS Üç Yollu Pirinç Vanaları Tercih Etmelisiniz?
ATLAS üç yollu pirinç vanalar, sıcak ve soğuk suyla çalışan HVAC tesisatlarında akışkanı karıştırmak veya farklı hatlara yönlendirmek için tasarlanmıştır. Uygun aktüatörle oransal kontrol imkânı sunarak klima santralleri, kazan daireleri ve ısı pompası devrelerinde akışın ihtiyaca göre ayarlanmasına yardımcı olur.
İç dişli pirinç gövdesi ve paslanmaz çelik küresi, dayanıklı bir yapı sunar. DN20, DN25, DN32 ve DN40 gövde seçenekleri, farklı büyüklükteki tesisatlara uyum sağlar. Karıştırma veya yönlendirme görevine uygun model seçimiyle farklı hidrolik devrelerde kullanılabilir.
Ürün tablosunda DN20 için 6,3, DN25 için 10, DN32 için 16 ve DN40 için 25 m³/h Kvs değerleri belirtilmiştir. Bu teknik veriler, vananın yalnızca boru çapına göre değil, projenin tasarım debisi ve basınç kaybı dikkate alınarak seçilmesini kolaylaştırır.
Temel avantajlar
- Uygun modellerde karıştırma veya akış yönlendirme işlevi.
- Pirinç gövde, paslanmaz çelik küre ve DN20–DN40 seçenekleri.
- Uygun aktüatörle oransal kontrol ve model bazında belirtilmiş Kvs değerleri.

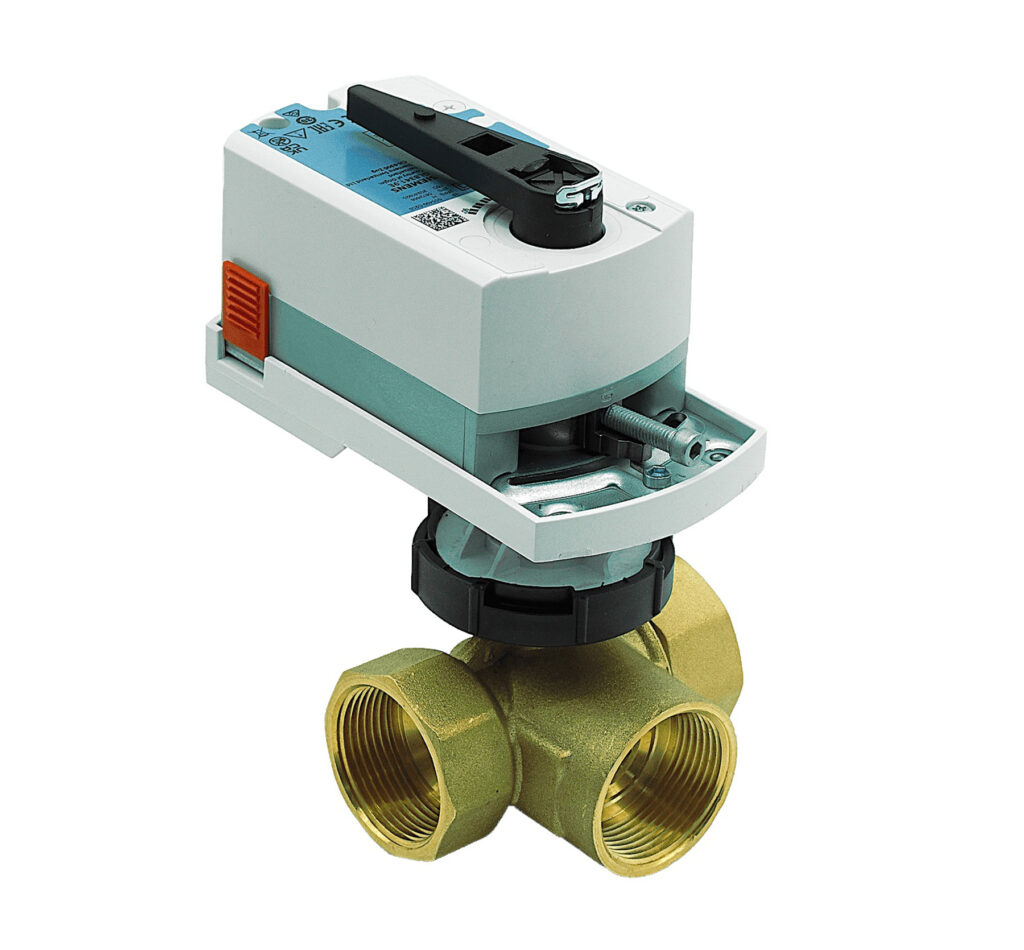

Atlas üç yollu motorlu küresel kontrol vanası HVAC sistemlerinde kullanılmak üzere tasarlanmıştır. Klima santrali, kazan dairesi veya ısı pompası gibi sistemlerde kullanılabilir. PN10 – PN16 gövdesi ile yüksek basınç dayanımında geniş sıcaklık aralıklarında sorunsuz kullanılır.
Ayrıca endüstriyel veya özel uygulamalarınız için ayrıştırma / yönlendirme olarak kullanılabilir serileri bulunuyor.
- DN20, DN25, DN32 ve DN40 gövde seçenekleri
- Karışım ve ayrıştırma/yönlendirme üç yollu vana olarak kullanılabilir
- İç dişli pirinç gövde
- PN10 basınç dayanımı
- Paslanmaz çelik küre
- Oransal kontrol
- Tam sızdırmazlık
- 10…120 °C çalışma aralığı
- Soğuk ve sıcak su, açık ve kapalı sistemler için
- Dönme açısı 90° (çalışma aralığı 15…90°)
| Tip | Kvs Değeri[m3/h] | Bağlantı | Uzunluk[mm] | Genişlik[mm] | Yükseklik [mm] Motor Takılı | Yükseklik [mm] Motorsuz |
|---|---|---|---|---|---|---|
| DN20 | 6,3 | G 1’’ | 84 | 60 | 150 | 63 |
| DN25 | 10 | G 11/4’’ | 88 | 66 | 160 | 65 |
| DN32 | 16 | G 11/2’’ | 97 | 75 | 170 | 77 |
| DN40 | 25 | G 2’’ | 106 | 82 | 180 | 84 |
