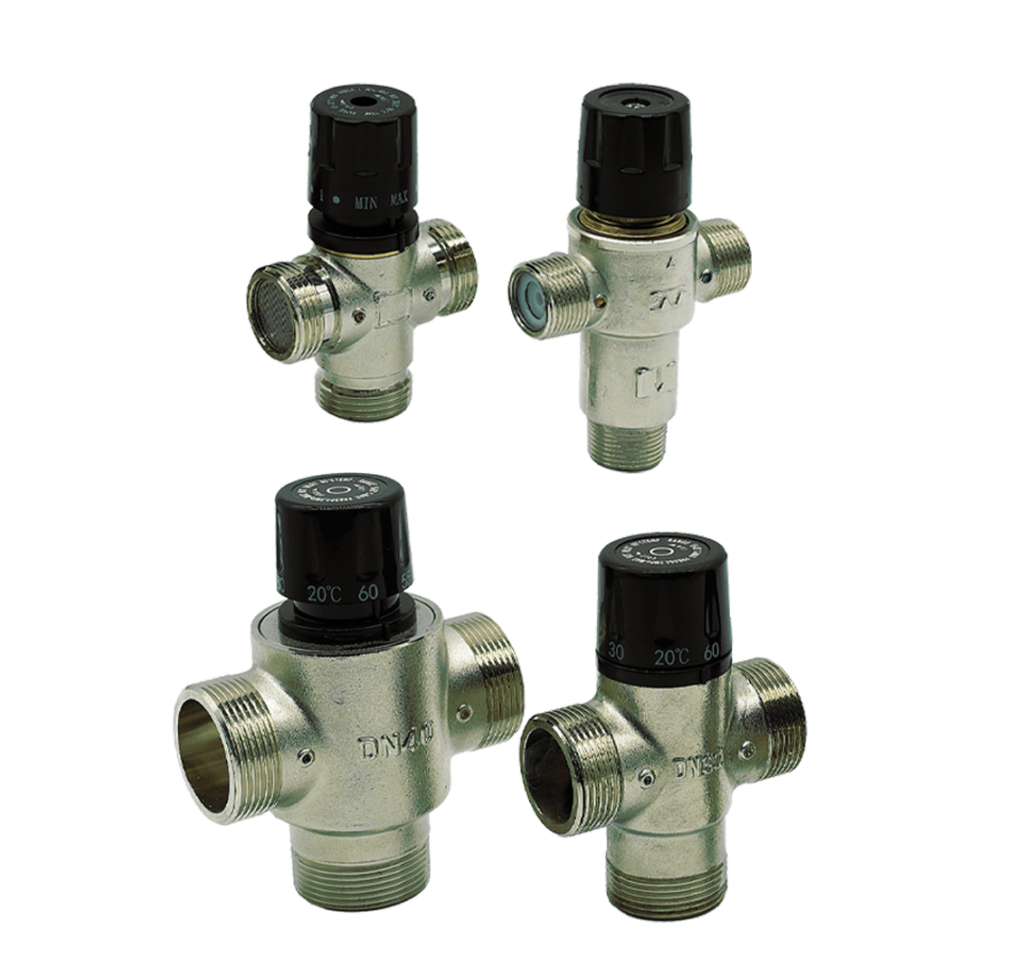

Neden ATLAS Termostatik Karışım Vanalarını Tercih Etmelisiniz?
ATLAS termostatik karışım vanaları, sıcak ve soğuk su girişlerini ısıya duyarlı elemanla otomatik olarak düzenleyerek kullanım suyu çıkış sıcaklığının seçilen seviyede tutulmasına yardımcı olur. Evsel sıcak su dağıtımı, kombi çıkışları ve solar uygulamalar için uygun model seçildiğinde, sıcak su kaynağındaki değişimlerin kullanım noktasına etkisini sınırlamayı destekler.
Termostatik ayar kartuşu ve geri dönüş yayı, karışım oranının sıcaklık ihtiyacına göre düzenlenmesini sağlar. Değiştirilebilir kartuş yapısı, bakım sırasında yalnız ilgili bileşenin yenilenmesine imkân verir. Ayar başlığı üzerindeki işaretler, ilk devreye almada seçilen çıkış sıcaklığının ayarlanmasını kolaylaştırır.
ATLAS AV Solar serisindeki dış dişli bağlantı ve opsiyonel çekvalf, sistemin bağlantı ve geri akış kontrolü ihtiyaçlarına göre seçim yapılmasını sağlar. Ürün grubundaki farklı ayar aralıkları ve bağlantı seçenekleri, sıcak su devresinin debisi, giriş koşulları ve kullanım amacıyla birlikte değerlendirilir. Kesin sıcaklık sınırları ile güvenlik işlevleri seçilen modelin teknik belgesi üzerinden doğrulanır.
Temel avantajlar
- Sıcak ve soğuk suyu termostatik olarak karıştıran otomatik kontrol.
- Servisi kolaylaştıran değiştirilebilir ayar kartuşu.
- Solar ve evsel sıcak su uygulamalarına uygun model ve bağlantı seçenekleri.
Termostatik Karışım Vanaları, evsel sıcak su dağıtım şebekesinde, solar sistem ya da kombiden gelen sıcak suyun sıcaklığındaki değişikliklere karşı, karışım suyunun sabit bir sıcaklıkta tutulması amacıyla kullanılmaktadır. Kullanım sıcak suyunun maksimum 48 °C sıcaklıkta (tolerans + 5 °C) dağıtılmasının sağlanabilmesi için kullanılır. Vanaların ayar aralıkları kombi/solar sistemde üretilen sıcak suyun (anlık veya depolu tip) şebekeden gelen soğuk suyla (36-38 °C su kullanıcısına) doğrudan karıştırılmasına veya şebeke suyu olarak kullanıldığında daha yüksek değerler elde edilmesine olanak sağlar. Evsel su musluklarında tutarlı son karıştırma özelliği sağlar. (42 – 50 °C).
AV-20-40 solar destekli ısıtma uygulamalarında sıcaklık seviyesini sınırlar ve sabit tutar. Termostatik karışım vanası solar uygulamalar özelinde çıkış suyunun sıcaklığının sınırlanması ve ayarlanabilir çıkış suyu sıcaklığının sağlanması için geliştirilmiştir.
- Sabit çıkış suyu sıcaklığı sağlar. Termostatik ayar kartuşu ve geri dönüş yayından oluşur. Gerektiğinde termostatik ayar kartuşu değiştirilebilir tasarıma sahiptir.
- ATLAS AV Solar termostatik karışım vanası dış diş bağlantıya sahiptir. Ayar başlığı üzerinde yer alan değerler vasıtasıyla set edilen çıkış suyu sıcaklığını korur ve sınırlar.
- ATLAS AV-20…40 ilk defa sistem kurulumu sırasında ayarlandıktan sonra kendi kendine sistemin çıkış suyu sıcaklığının ayarlanmasını ve sınırlandırılmasını sağlar. Opsiyonel olarak çekvalf sunulur.
| Tip | Kvs Değeri[m3/h] | Bağlantı | Uzunluk[mm] | Genişlik[mm] | Yükseklik [mm] Motor Takılı | Yükseklik [mm] Motorsuz |
|---|---|---|---|---|---|---|
| DN20 | 6,3 | G 1’’ | 84 | 60 | 150 | 63 |
| DN25 | 10 | G 11/4’’ | 88 | 66 | 160 | 65 |
| DN32 | 16 | G 11/2’’ | 97 | 75 | 170 | 77 |
| DN40 | 25 | G 2’’ | 106 | 82 | 180 | 84 |
