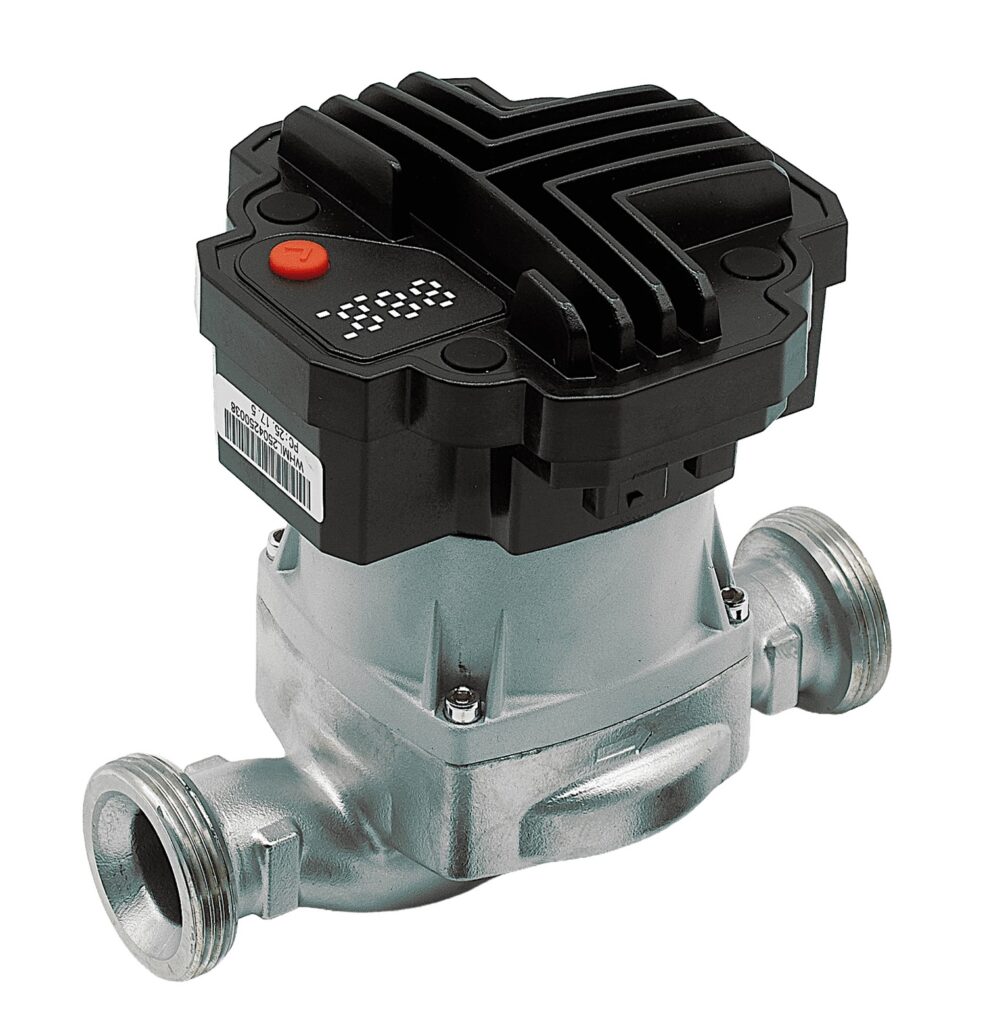

Neden ATLAS VFPUMP Sirkülasyon Pompasını Tercih Etmelisiniz?
ATLAS VFPUMP yüksek verimli sirkülasyon pompaları, ısıtma, soğutma ve HVAC tesisatlarında suyun kontrollü ve enerji verimli biçimde dolaştırılması için geliştirilmiştir. Dahili frekans konvertörü ve değişken devir teknolojisi sayesinde pompa çalışma hızını sistemin ihtiyaçlarına göre ayarlayarak gereksiz elektrik tüketiminin azaltılmasına yardımcı olur.
Sabit akış ve sabit basınç kontrol modlarının yanı sıra otomatik uyarlama (Auto-Adapt) fonksiyonu, değişken debi gereksinimlerine sahip tesisatlarda esnek çalışma sağlar. LCD/LED gösterge üzerinden çalışma ayarlarının yapılabilmesi, devreye alma ve işletme süreçlerini kolaylaştırır.
PN6, PN10 ve PN16 basınç sınıfı seçenekleriyle farklı tesisat gereksinimlerine uyarlanabilen ATLAS sirkülasyon pompaları; merkezi ısıtma, yerden ısıtma, ısı pompası, solar sistemler ve resirkülasyon hatlarında kullanılabilir. Harici termik koruma ekipmanına duyulan ihtiyacı azaltan yapısı, düşük bakım gereksinimi ve modeline bağlı sıcaklık kontrolü ile dahili ısı sayacı fonksiyonu seçenekleriyle kapsamlı bir pompa çözümü sunar.
Temel avantajlar
- Dahili frekans konvertörü
- Değişken devir kontrolü
- Auto-Adapt çalışma modu
- PN6 / PN10 / PN16 seçenekleri
- LCD/LED kontrol ekranı
- Enerji tasarrufu odaklı işletme
Yüksek Verimli Sirkülasyon Pompası, ısıtma, soğutma, havalandırma ve solar sistemler gibi geniş bir uygulama yelpazesinde üstün performans sunan, dahili frekans konvertörlü akıllı pompa çözümüdür. ATLAS VFPUMP serisi, sabit akış ve sabit basınç kontrol modları sayesinde sistem ihtiyaçlarına otomatik olarak uyum sağlar ve bu sayede enerji tüketimini minimize ederek işletme maliyetlerini önemli ölçüde düşürür. Harici termik koruma gerektirmeyen yapısı ve opsiyonel dahili ısı sayacı fonksiyonu ile entegre bir sistem çözümü sunarak ek ekipman ihtiyacını ortadan kaldırır.
Kullanıcı dostu LCD/LED ekranı ile kolay parametre ayarı ve sistem izleme imkânı sağlayan bu pompalar, PN6, PN10 ve PN16 basınç sınıflarında farklı tesisat gereksinimlerine uygun seçenekler sunar. Yerden ısıtma, ısı pompası sistemleri ve resirkülasyon hatları gibi kritik uygulamalarda güvenilir çalışma performansı sergilerken, minimum bakım ihtiyacı ve uzun servis ömrü ile yatırım geri dönüşünü hızlandırır. Opsiyonel sıcaklık kontrolü özelliği sayesinde hassas termal yönetim gerektiren sistemlerde de ideal bir tercih olarak öne çıkar.
| Model Tipi | DN (mm) | Güç Aralığı [Watt] | Hmax (Basma Y.) [m] | Qmax (Debi) [m³/h] | Uzunluk [mm] | Yükseklik [mm] |
|---|---|---|---|---|---|---|
| VFPUMP 25 | 25 | 18 – 180 | 12 | 7 | 180 | 170 |
| VFPUMP 32 | 32 | 33 – 180 | 12 | 7,7 | 180 | 180 |
| VFPUMP 32 HF* | 32 | 27 – 350 | 12 | 12 | 180 | 190 |
| VFPUMP 40 | 40 | 19 – 500 | 10 | 17,5 | 250 | 365 |
| VFPUMP 50 | 50 | 21 – 650 | 10 | 30 | 280 | 372 |
| VFPUMP 65 | 65 | 21 – 700 | 10 | 38 | 340 | 387 |
Pompa eğrileri ve
teknik dokümanlar
Modelinizi seçin; debi–basma yüksekliği eğrisini, elektriksel değerleri ve bağlantı ölçülerini birlikte inceleyin.
VFPUMP 25-125 AUTO
AUTO / HFVFPUMP 32-HF 120 AUTO
AUTO / HFATL-25-60 · Kırmızı seri
KIRMIZI SERİATL-25-80 · Kırmızı seri
KIRMIZI SERİATL-25-100 · Kırmızı seri
KIRMIZI SERİATL-25-120 · Kırmızı seri
KIRMIZI SERİVFPUMP 40
VFPUMP 40/50/65VFPUMP 50
VFPUMP 40/50/65VFPUMP 65
VFPUMP 40/50/65Teknik detayları inceleyin
Kontrol modları ve kullanım
Debi ihtiyacına bağlı basınç kontrolü. Katalogda radyatör uygulamaları için belirtilmiştir.
Seçilen fark basıncını korumaya yönelik kontrol. Katalogda yerden ısıtma uygulamaları için belirtilmiştir.
AUTO otomatik uyarlamayı, PWM harici sinyalle kontrolü ifade eder. Kullanılabilir modlar model ve kontrolcüye göre seçilir.
AUTO eğri sayfalarında CP1–CP2–CP3, PP1–PP2 ve CC gösterilir. Kırmızı seri belgesinde AUTO, oransal/sabit basınç, I–II–III hız ve gece modu yer alır.
Bağlantılar ve montaj ölçüleri
| Model / aile | Bağlantı | Montaj boyu | Gövde |
|---|---|---|---|
| VFPUMP 25 | G 1½ | 130 / 180 mm, varyanta bağlı | Dökme demir / paslanmaz çelik |
| VFPUMP 32 / 32-HF | G 2 | 130 / 180 mm, katalog aile tablosu | Dökme demir / paslanmaz çelik |
| ATL-25-60 / 80 / 100 / 120 | G 1½ | 180 mm | Bu belgede belirtilmemiştir |
Aşağıdaki çizimlerin ölçü harfleri kendi kaynaklarına aittir. Sipariş öncesinde tam model kodu ve montaj boyu eşleştirilmelidir.
DN25 / DN32 hata kodları
REV.2 belgesindeki kod açıklamalarıdır; farklı kontrolcülere genellenmemelidir.
| Kod | Katalog açıklaması |
|---|---|
| E01 | Kısa devre veya sargıya su sızıntısı |
| E02 | Susuz / boşta çalışma |
| E03 | Rotor kilitlenmesi |
| E04 | Giriş gerilimi 155 V altında |
| E05 | Kontrol devresi sıcaklığı 103 °C üzerinde |
| E06 | Giriş gerilimi 290 V üzerinde |
| E07 | Yazılım hatası |
| E08 | Toprak–nötr hatası |
Gerekli debi, basma yüksekliği ve bağlantı çapını teknik ekibimizle paylaşın.
Bilgi notu: Bu sayfadaki metin, tablo ve teknik dokümanlarda oluşabilecek tipografik, dizgi ve baskı hatalarından dolayı sorumluluk kabul edilmez. Ürün seçimi ve sipariş öncesinde güncel model, ölçü ve teknik değerleri ATLAS teknik ekibinden teyit ediniz.
