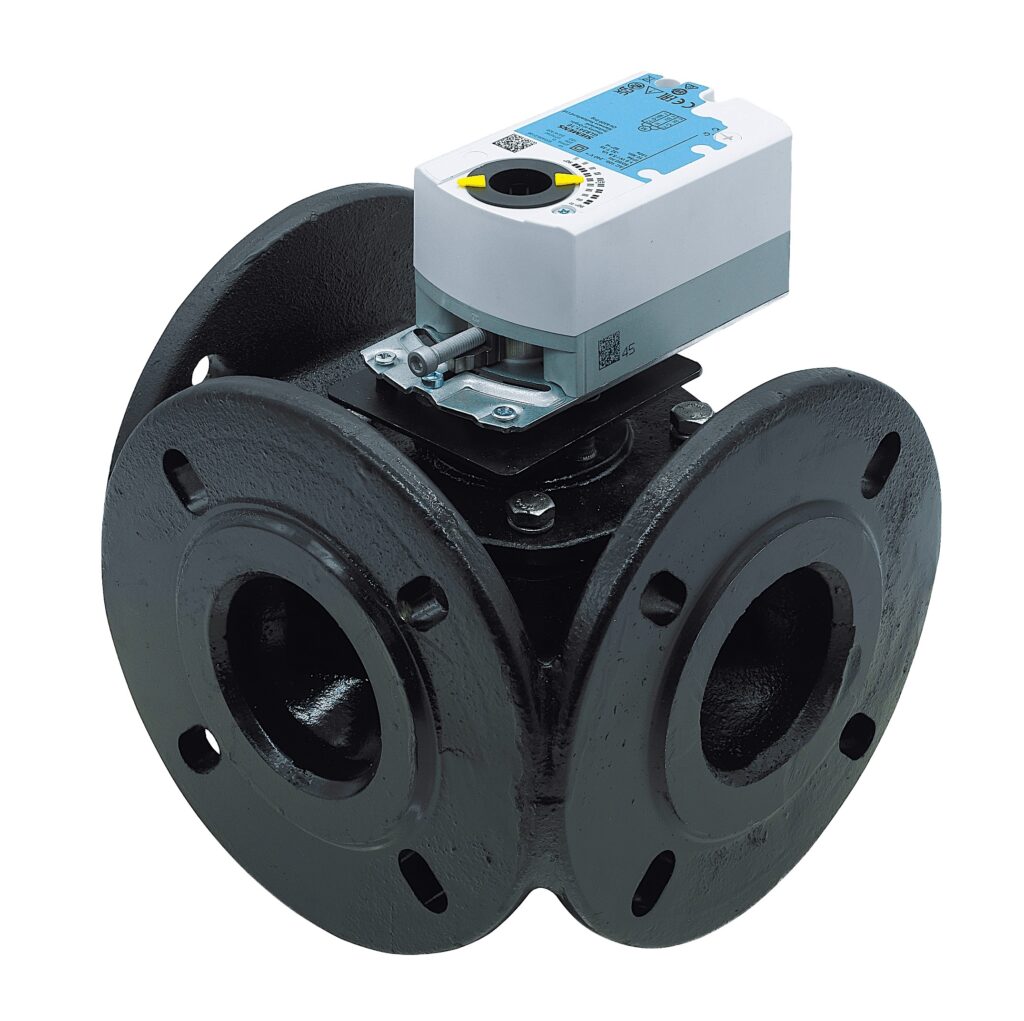

Neden ATLAS Üç Yollu Döküm Vanaları Tercih Etmelisiniz?
ATLAS üç yollu döküm vanalar, ısıtma ve soğutma devrelerinde akışkanı karıştırmak veya farklı hatlara yönlendirmek için tasarlanmıştır. 90° dönüşlü yapısı, uygun ATLAS aktüatör ve Ekopanel kontrol sistemiyle birlikte tesisatın akış yönetimini destekler.
GG25 döküm gövdesi ve paslanmaz çelik motor bağlantı şaftı, dayanıklı bir mekanik yapı sunar. Ürün açıklamasında belirtilen DN40–DN200 flanşlı seçenekleri ve PN6 standart basınç sınıfı, farklı büyüklükteki HVAC tesisatlarında uygun modelin seçilmesine imkân verir.
Model tablosundaki UYV50 için Kvs 40 ve UYV100 için Kvs 160 değerleri, tasarım debisi ve basınç kaybına göre seçim yapılmasını kolaylaştırır. Gövdenin boru hattından çıkarılmadan bakım yapılabilmesi, tesisat güvenli biçimde izole edildikten sonra servis işlemlerini kolaylaştıran bir özelliktir.
Temel avantajlar
- Karıştırma ve yönlendirme için 90° dönüşlü yapı.
- Döküm gövde, paslanmaz çelik bağlantı şaftı ve flanşlı montaj.
- ATLAS kontrol ekipmanlarıyla kullanım ve gövdeyi hattan ayırmadan bakım imkânı.
Üç Yollu Döküm Vana, ısıtma ve soğutma sistemlerinde akışkan yönlendirme ve karışım kontrolü için tasarlanmış, yüksek dayanıklılığa sahip endüstriyel bir vana çözümüdür. GG25 döküm gövdesi sayesinde uzun ömürlü ve güvenilir bir performans sunarken, paslanmaz çelik motor bağlantı şaftı korozyona karşı üstün direnç sağlar. DN40’tan DN200’e kadar geniş bir çap yelpazesinde üretilen vana, PN6 basınç sınıfında flanşlı bağlantı seçeneğiyle tesisata kolayca entegre edilebilir.
90 derece dönüş açısına sahip olan bu vana, hassas akış kontrolü ve yüksek Kvs değerleri ile sistem verimliliğini en üst düzeye çıkarır. Atlas Aktüatör ve Atlas Ekopanel ile tam uyumlu çalışması, otomasyon ve kontrol sistemlerine sorunsuz entegrasyon imkânı tanır. Ayrıca gövdenin tesisat üzerinden sökülmeden bakım ve onarım yapılabilmesi, işletme maliyetlerini düşürürken sistemin kesintisiz çalışmasını destekler.
- Isıtma soğutma sistemleri için karışım, yönlendirme vanası olarak kullanılır.
- Her iki versiyonda ısıtma ve soğutma sistemlerinde kullanılabilir.
- Hassas akış kontrolü sağlar.
- Yüksek Kvs değeri imkanı sunar.
- Gövde tesisat üzerinden sökülmeden tamir ve bakım imkanı sunar.
| Tip | Kvs | Bağlantı | Uzunluk[mm] | Genişlik[mm] | Yükseklik [mm] Motor Takılı | Yükseklik [mm] Motorsuz |
|---|---|---|---|---|---|---|
| UYV20 | 6,30 | 1’’ Dişli | 110,00 | 83,00 | 160,00 | 63,00 |
| UYV25 | 10,00 | 11/4’’ Dişli | 88,00 | 66,00 | 160,00 | 65,00 |
| UYV32 | 16,00 | 11/2’’ Dişli | 97,00 | 75,00 | 170,00 | 77,00 |
| UYV40 | 25,00 | 2’’ Dişli | 106,00 | 82,00 | 180,00 | 84,00 |
| UYV40 | 25,00 | DN40 Flanşlı | 180,00 | 165,00 | 150,00 | 165,00 |
| UYV50 | 40,00 | DN50 Flanşlı | 180,00 | 165,00 | 190,00 | 165,00 |
| UYV65 | 63,00 | DN65 Flanşlı | 208,00 | 185,00 | 210,00 | 185,00 |
| UYV80 | 100,00 | DN80 Flanşlı | 230,00 | 210,00 | 230,00 | 210,00 |
| UYV100 | 160,00 | DN100 Flanşlı | 260,00 | 220,00 | 270,00 | 220,00 |
