3 Yollu Vana ve Motorları
Ürün Özellikleri
- GG25 Döküm gövdeden imal edilmektedir.
- Paslanmaz motor bağlantı şaftı bulunmaktadır.
- Atlas Ekopanel ile tam uyumluluk.
- Atlas Aktüatör ile tam uyumluluk.
- Farklı marka ve model motor sürücülerle çalışabilme ve bağlantı noktaları uyumluluğu.
- 90 ° dönüş açısı.
- Flanşlı bağlantı, PN6.
- Basınç sınıfı PN6.
- DN40’tan DN200’e kadar üretilebilmektedir
Opsiyonel
- Conta
- Civata
- Bağlantı aparatları
Standart
- Üç Yollu Vana
- Kullanma Klavuzu ve Montaj Talimatı

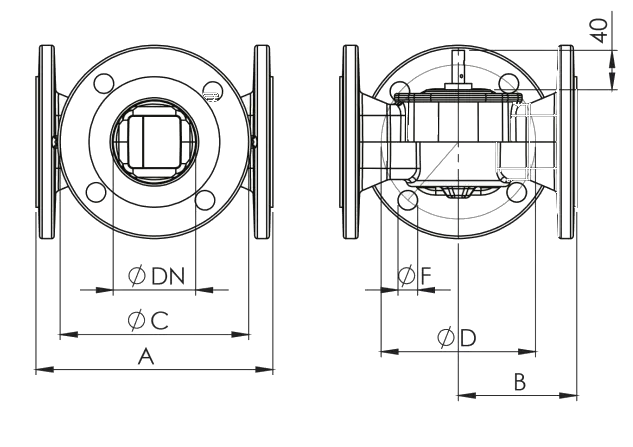

Teknik Çizim ve Boyutlar
Teknik Özellikler
Aktüatör
Üç Yollu Vana Alımında Model Seçimi
- Üç Yollu Vana satın alırken, sayacın kullanılacağı alandaki nominal debi miktarı göz önünde bulundurulmalıdır.
- Nominal debi miktarına en uygun DN (vana iç çapı) çapına sahip model seçilmelidir.
Debi Ölçüm Aralığı
Aşağıdaki tabloda DN (vana iç çapı) - debi ölçüm aralığı ile ilişkili model tablosu gösterilmektedir.
| Model | DN | Nominal Debi (m3/h) | A | B | C | D | F |
|---|---|---|---|---|---|---|---|
| UYV40 | 40 | 25 | 180 | 90 | 130 | 100 | 14 |
| UYV50 | 50 | 40 | 180 | 90 | 140 | 110 | 14 |
| UYV65 | 65 | 65 | 200 | 100 | 160 | 130 | 14 |
| UYV80 | 80 | 100 | 230 | 115 | 190 | 150 | 19 |
| UYV100 | 100 | 160 | 260 | 130 | 210 | 170 | 19 |
