تركيب مقياس التدفق الكهرومغناطيسي: التأريض وامتلاء الأنبوب ودقة القراءة

تركيب مقياس التدفق الكهرومغناطيسي: التأريض وامتلاء الأنبوب ودقة القراءة

لا تعوّض دقة مقياس التدفق الكهرومغناطيسي المعلنة عن أخطاء التركيب. فقد يؤدي امتلاء الأنبوب جزئياً أو اختلاف الجهد الكهربائي أو اختيار بطانة وأقطاب غير مناسبة أو ضبط خرج الإشارة على مجال خاطئ إلى قراءات غير موثوقة. لذلك يجب التعامل مع المسار الهيدروليكي والتأريض ودوائر الأتمتة كوحدة متكاملة.

1. مبدأ فاراداي والموصلية الكهربائية

ينشأ جهد كهربائي مرتبط بسرعة السائل عند مروره داخل مجال مغناطيسي، ويحوّله جهاز الإرسال إلى معدل تدفق حجمي. لا يصلح المبدأ للغاز والبخار والسوائل غير الموصلة. تشير صفحة عائلة TEM82E التي توفرها ATLAS إلى شرط اختيار يتجاوز 5 ميكروسيمنز/سم؛ ويجب مطابقة ذلك مع نوع السائل والطراز المطلوب.

يتطلب القياس بقاء مقطع الحساس مملوءاً وملامسة السائل للأقطاب وفق التصميم. ولا يكفي تطابق القطر الاسمي DN لإثبات ملاءمة الجهاز.

2. امتلاء الأنبوب والهواء والمقاطع المستقيمة

قد تتجمع فقاعات الهواء في النقاط المرتفعة أو يفرغ الأنبوب جزئياً بعد مخرج حر. يجب اختيار موقع يبقى فيه الحساس مملوءاً بالسائل أثناء التشغيل العادي، مع مراجعة تفريغ الهواء وهندسة الأنابيب. يؤكد ISO 20456 أهمية الامتلاء واتباع تعليمات التركيب الخاصة بالصانع.

قد تؤثر المضخات والأكواع والصمامات والمخفضات القريبة على توزيع السرعة. لا يجوز افتراض طول مستقيم ثابت لكل طراز؛ تؤخذ المسافات من مخطط التركيب المعتمد لنفس النسخة.

3. تساوي الجهد وحلقات التأريض

قد تضيف فروق الجهد بين السائل والحساس والأنبوب تشويشاً إلى الإشارة الصغيرة المقاسة. يختلف التوصيل في الأنابيب المعدنية عن الأنابيب البلاستيكية أو المبطنة عازلياً. تُستخدم حلقات التأريض أو أقطابه أو موصلات المساواة إذا نصّت تعليمات الصانع والتصميم الكهربائي على ذلك.

افصل مسار كابل الإشارة عن خطوط القدرة ومحركات السرعة المتغيرة وفق قواعد المشروع. واتبع رسومات توصيل الشاشة والكابلات بدلاً من تركيب جسور تأريض عشوائية قد تُحدث حلقات أرضية غير مرغوبة.

4. مثال حساب القطر وخرج 4–20 mA

يمكن إجراء اختيار أولي بالعلاقة Q (m³/h) = (π/4) × (D/1000)² × v × 3600. عندما يكون القطر الداخلي المفترض 100 مم ومتوسط السرعة 1.4 م/ث تكون النتيجة نحو 39.58 م³/ساعة. هذا مثال هيدروليكي وليس مجال قياس مضموناً لكل جهاز DN100.

إذا ضُبط خرج 4–20 mA افتراضياً على 0–100 م³/ساعة فإن 10 mA تقابل 37.5 م³/ساعة وفق Q = (I−4)/16 × 100. يجب التحقق من إعدادات المجال الفعلية واتجاه التدفق وحالة العطل قبل التشغيل.

5. الربط التناظري والنبضي وModbus والاتصال الخلوي

يمكن استخدام 4–20 mA لنقل قيمة آنية وخرج النبضات لتجميع الحجم، بينما يتيح RS485/Modbus قراءة السجلات المتوافقة. افحص عنوان الجهاز وسرعة الاتصال والتكافؤ وترتيب البايتات ووحدات القياس والحماية الكهربائية.

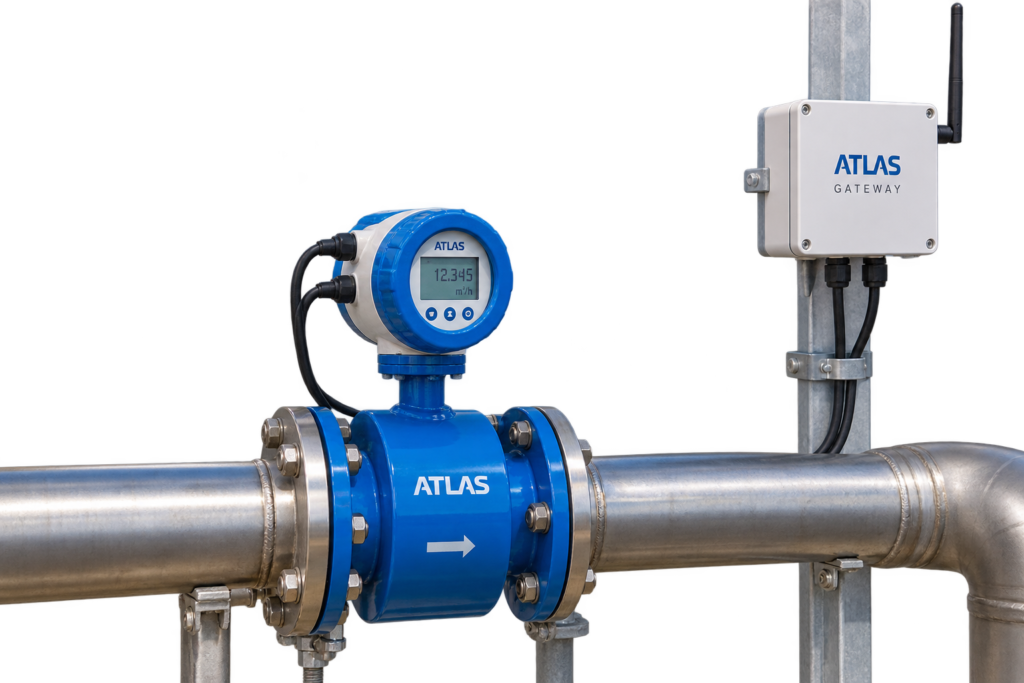

توضح صفحة ATLAS أن نقل بيانات TEM82E عبر GSM/4G أو LoRaWAN أو NB-IoT يحتاج وحدة RTU أو بوابة اتصال خارجية مناسبة، ولا ينبغي تقديمه كوظيفة داخلية قياسية للحساس. دور ATLAS هو اختيار وتوريد طراز القياس وتقييم الربط حسب المشروع.

6. قائمة القبول الميداني

سجّل موصلية السائل وتوافق الأقطاب والبطانة واتجاه الجريان وامتلاء الأنبوب والتأريض والمقاطع المستقيمة. افحص ثبات الصفر وقارن الشاشة المحلية مع القيمة التناظرية وسجل الحجم والبيانات المرسلة إلى نظام التحكم.

لا تُخفِ حالة الأنبوب الفارغ بتعديل المعايرة. عند طلب الحل قدّم القطر DN والتدفقات الدنيا والعادية والقصوى وخصائص السائل والضغط والحرارة وطريقة التغذية والمخرجات المطلوبة.

راجع حلول ATLAS لمقاييس التدفق الكهرومغناطيسية وأرسل بيانات خط الأنابيب لاختيار الحساس وربط القراءة عن بُعد. معلومات المنتج من ATLAS.

جميع الحسابات أمثلة توضيحية؛ الحدود المعتمدة تحددها وثائق الطراز المورّد.
