Motorlu Vana
Genel Özellikler

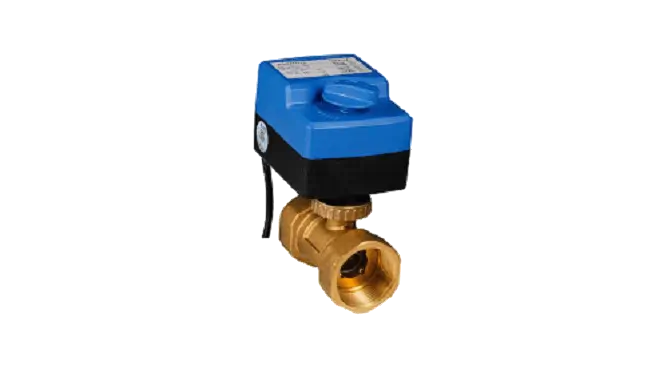

Aktüatör ve vana gövdesinden oluşan ATLAS QB Serisi motorlu Küresel Vana; Isıtma, soğutma ve iklimlendirme sistemlerindeki suyu kontrol etmek için kullanılır. Aktüatörleri, dengeli bir şekilde çalışmasını sağlamak ve ömrünü uzatmak için senkron motorlar sürücü gibi adapte edilmiştir. Dahili sınırlama kontakları, vana aktüatörünün zamanında açılıp kapanmasını sağlar.
Vana gövdelerinin tamamı; ısıtma, soğutma ve iklimlendirme sistem uygulamalarına uygun olan prinçten yapılmaktadır.
NOT: Genellikle, fabrika varsayılan ayarlarında vana kapalı konumdadır.
Teknik Özellikler
Uyarılar
Teknik Özellikler
- Sürücü gücü: AC24V ±% 10 (AC220V seçeneği), 50 / 60Hz
- Güç tüketimi: 2VA (Sadece valf anlık olarak açıldığında veya kapalı)
- Motor tipi: Çift Yönlü senkron motor
- Çalışma süresi: 60s / 100s
- Çıkış torku: 4N.M (QB02A), 8N.M (QB03A)
- Tel uzunluğu: 700mm (Özelleştirilebilir)
- Nominal basınç: 1,6 Mpa
- Blöf: < 0,6 Mpa
- Bağlantı: G Dişli
- Kullanılabilecek Sıvılar: sıcak ve soğuk su veya% 50 etanol çözeltisi
- Çalışma Sıcaklığı: 2 - 70 ºC / 2 - 90ºC
Teknik Bilgiler
- Yüksek Koruma sınfı, Toz ve Su sızdırmaz contalı (IP54)
- Açma Kapama süresinin kısa olması enerjiden tasarruf ettirir ve motor ömrünü uzatır.
- Aktüatörün montajı veya sökülmesi kolaydır.
- Vananın kapalı kalmasını sağlamak için yüksek blöf
- Esneklik sayesinde vana açılırken oluşan su darbesini etkili bir şekilde önler.
