Manuel Hidrolik Kontrol Vanası

Manuel Hidrolik Kontrol Vanası

Açıklama

Atlas HCV-Manuel, manuel 3 yollu vana ya da opsiyonel elektrikli solenoid valfli vana üniteleridir. Vananın diyaframının doldurulması veya boşaltılması elektrikli manuel 3 yollu vana ya da solenoid vana tarafından kontrol edilir. Sistemin kendi basıncı kullanılarak valfi kapatır veya açar. Elektrikli solenoid valf tipine bağlı olarak, valf pozitif veya negatif olarak kontrol edilebilir, yani vana normalde kapalıdır/açıktır ve voltaj altında açılır veya normalde açık ve voltaj altındayken kapanır.

Kapanma hızı, tek yönlü akış sınırlayıcı kullanılarak ayarlanabilir. (Sipariş esnasında)

On/Off Manuel Hidrolik Kontrol Vanası

Tip: Atlas HCV-Manuel



Genel Özellikler
  • Üç temel parçadan oluşan Atlas diyaframlı hidrolik kontrol vanası: gövde, kapak ve diyafram dan oluşur.
  • "Yaysız" diyafram valfi, basıncın sızdırmazlık alanında eşit dağılımını sağlar, diyafram deformasyonunu önler ve daha uzun hizmet ömrü sağlar. Valf minimum sayıda hareketli parça içerir ve pratik olarak bakım gerektirmez.
  • Atlas tarafından kendi bünyesinde üretilen diyafram, kademli bir kapanış sağlar. Bu sayede darbeyi engeller.
  • Düşük debilerde doğru ve mükemmel basınç regülasyonu sağlar.
  • Tam vana açıklığı çok düşük bir basınçta elde edilir.Bu, her iki yönde de sessiz akış, düşük yük kaybı ve minimum aşınma sağlar.
  • Çap: DN50 - DN400
  • Çalışma basıncı: PN10-PN16
  • Standart: DIN / ANSI / BS
Teknik Özellikleri
  • Basınç aşamaları: PN10-PN16
  • Flanşlar: DIN 1092 -2 ya da talep üzerine değiştirilebilir.
  • Basınç göstergesi: EN 837-1; Accuracy class 1.6
  • Ana valf malzemesi: EN-GJS-400-15
  • Sıcaklık aralığı: 2 – 40 °C
Bağlantı Şeması

Prensip olarak boru tesisatındaki bağlantı elemanlarının yerleşimi, montaj konumu, montajı ve devreye alınması ile ilgili sorumluluk tasarımcıya, montaj şirketine ve/veya işletmeciye aittir. Tasarım veya kurulum hataları, ayar vanasının güvenli çalışmasını olumsuz etkileyebilir ve önemli bir risk oluşturabilir. Herhangi bir şüphe durumunda lütfen bize danışın.

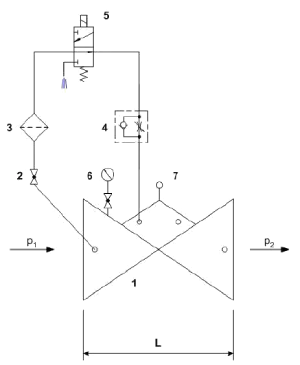

Manuel Hidrolik Kontrol Vanası Şema
